En el marco del proyecto de suministro de agua desalada del Distrito Norte de Codelco (SADDN), se desarrolló la ingeniería de detalle para una solución de comunicaciones orientada a asegurar la continuidad operacional del sistema.
La infraestructura del proyecto, centrada en un reservorio de 250.000 m³ en DRT, requiere una gestión centralizada de la distribución de agua hacia distintos sectores operacionales. Para ello, se diseñó un sistema que permite integrar y monitorear en tiempo real activos críticos como la Planta Desaladora en Caleta Viuda y el sistema de impulsión PSADDN.
Como parte clave de esta arquitectura, se definió un enlace inalámbrico de microondas de alta disponibilidad, que actúa como backbone de respaldo para la red de fibra óptica, asegurando la conectividad continua y la operación centralizada desde la Estación de Bombeo #2 (PS2).
Desafío del Proyecto
El principal desafío fue diseñar una solución de comunicaciones capaz de operar en un entorno minero altamente exigente, cumpliendo con los estándares técnicos de Codelco y garantizando continuidad operacional.
Entre los aspectos críticos se consideraron:
- Cumplimiento de estándares corporativos:
Diseño alineado a marcos técnicos y normativas internas de Codelco. - Selección de equipamiento homologado:
Uso de infraestructura de microondas y networking validada por la corporación. - Integración con sistemas existentes:
Compatibilidad total con el sistema de control central del tranque DRT. - Condiciones de espectro radioeléctrico:
Alta congestión en la zona, lo que requería un diseño preciso para evitar interferencias. - Alta disponibilidad de comunicaciones:
Necesidad de contar con redundancia frente a posibles fallas de la red de fibra óptica.

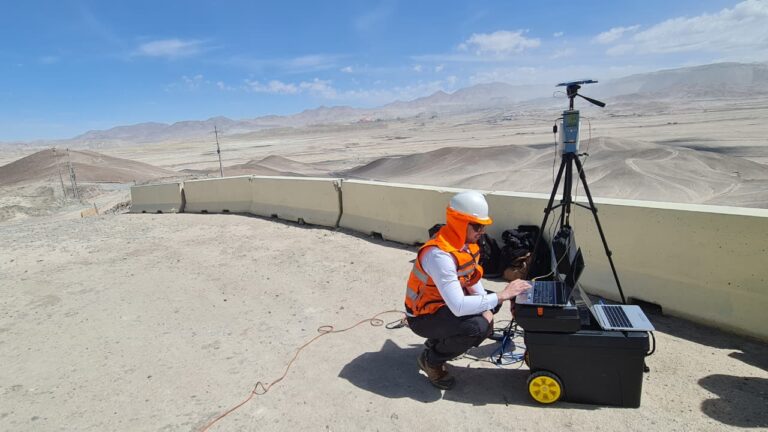

Se realizó un estudio técnico en la banda de 4.0 a 6.05 GHz, combinando mediciones en terreno y análisis de gabinete. Este proceso permitió: Identificar interferencias existentes en la zona Definir frecuencias óptimas de operación Establecer líneas base para el diseño de enlaces Validar condiciones en puntos críticos como Cerro Verde El análisis aseguró un despliegue confiable, mitigando riesgos de interferencia y garantizando el desempeño del sistema.
Solución Implementada
Se desarrolló una solución basada en un sistema de enlaces de microondas de alta disponibilidad, diseñado como respaldo estratégico para la red principal de fibra óptica.
La solución contempla:
- Diseño de backbone inalámbrico para comunicaciones críticas
- Integración con la red de comunicaciones existente
- Soporte para monitoreo y control en tiempo real
- Arquitectura redundante para continuidad operacional
- Interoperabilidad con sistemas de control, networking y CCTV
La ingeniería fue desarrollada bajo criterios de robustez, disponibilidad y cumplimiento de estándares mineros.
Se ha desarrollado una ingeniería de detalle integral, alineada estrictamente con los requisitos y estándares de Codelco. El diseño incorpora soluciones validadas en terreno para mitigar riesgos operativos y asegurar el desempeño del sistema. Asimismo, se proporcionó soporte transversal a las áreas de Networking, CCTV y Control, garantizando la interoperabilidad y la integridad técnica de todo el proyecto.
Alcance del Proyecto
El proyecto contempló el desarrollo completo de la ingeniería de detalle:
Fase de Ingeniería
- Estudios de enlace de microondas
- Diseño de arquitectura de red
- Diagramas de conectividad y topología
Cubicación de Infraestructura
- Definición de mástiles (6 a 18 metros)
- Diseño de sistemas de montaje y soportes de antenas
- Consideración de protecciones estructurales
Integración de Sistemas
- Diseño de integración con redes existentes
- Compatibilidad con sistemas de control y monitoreo
- Alineamiento con arquitectura tecnológica del proyecto
Además, se entregó soporte transversal a las áreas de:
- Networking
- CCTV
- Sistemas de control
Resultados
La solución desarrollada permitió fortalecer significativamente la infraestructura de comunicaciones del suministro de agua desalada del Distrito Norte de Codelco (SADDN):
- Implementación de un backbone de respaldo para comunicaciones críticas
- Aseguramiento de continuidad operacional del sistema hídrico
- Alta disponibilidad en la conectividad entre instalaciones
- Reducción del riesgo ante fallas de la red principal
- Validación técnica del uso del espectro radioeléctrico
- Mejora en la confiabilidad de la gestión centralizada
Adicionalmente, el análisis de espectro permitió entregar a Codelco una visión clara sobre la ocupación y administración del espectro, aportando valor más allá del diseño del enlace.
